공법개요

지반 조건에 따라 네일 및 앵커 보강 후 전면 PC패널에 Prestress 도입

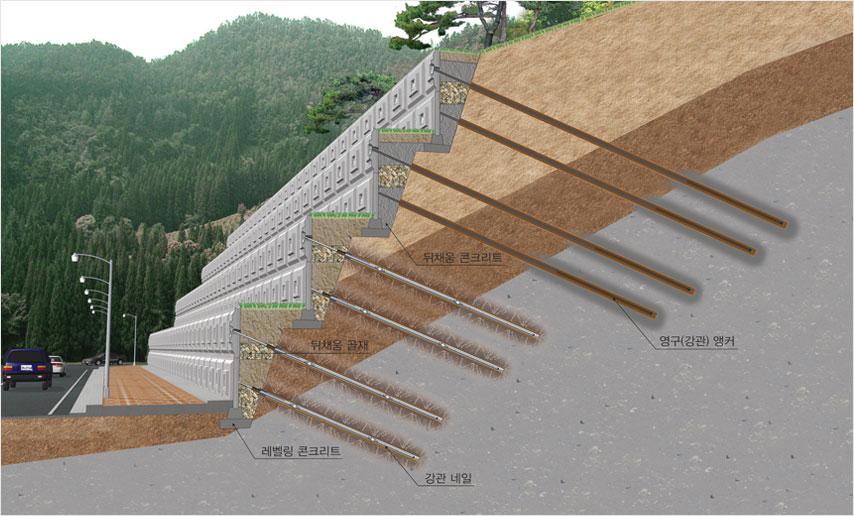

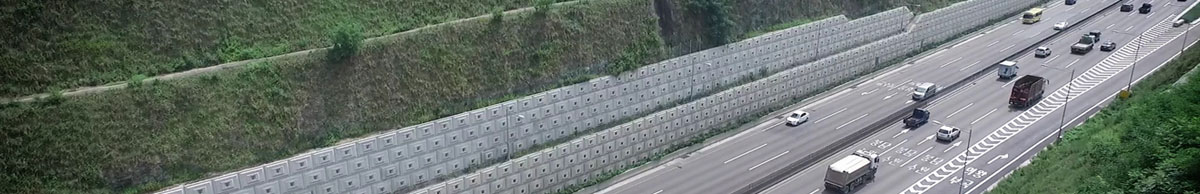

공법의 개요

•

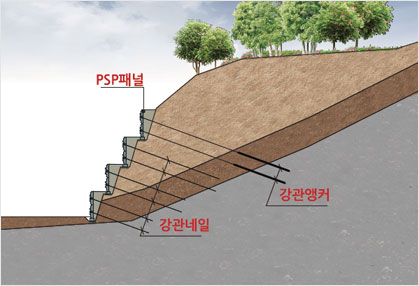

• 지형 및 지층 조건에 따라 불규칙하고 극심한 변화에도 네일 및 앵커가 혼용된 효율적인 원지반 보강으로 지반의 안전성을 확보하고, 전면 PC패널에 Prestress도입으로 보강재와 PC패널이 지반과 완전히 밀착을 이루어 옹벽을 설치하는 공법

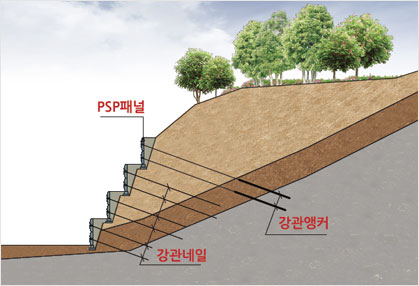

  지반조건에 따라 네일과 앵커의 혼합(병행)적용

  지층 변화에 능동적으로 대응하여 확실한 지반보강

  전면 PC패널에 Prestress 도입으로 옹벽의 안전성 향상

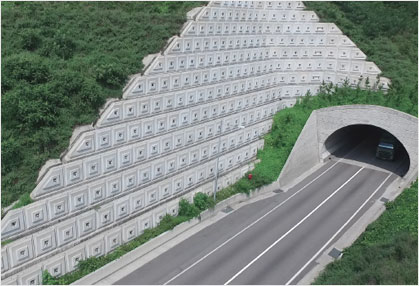

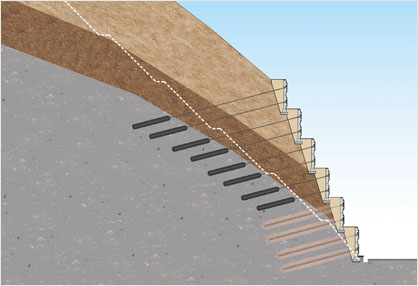

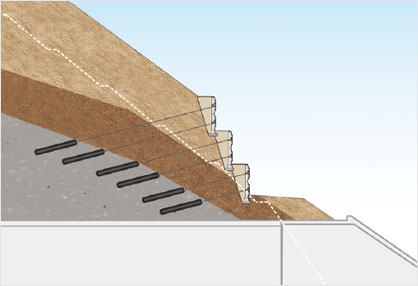

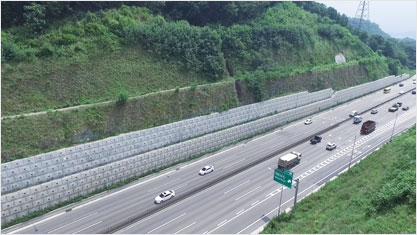

적용분야 및 사례

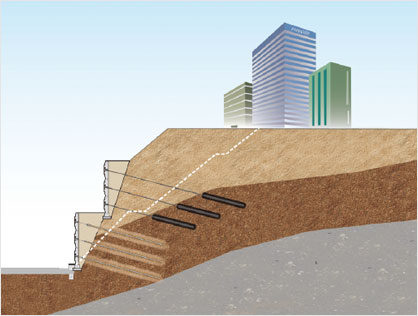

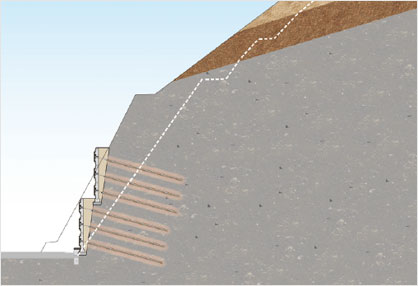

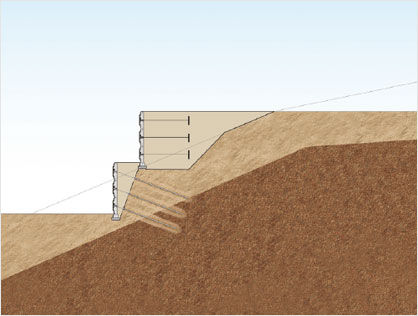

지반에 따른 네일 및 앵커의 병행적용으로 절취고를 최소화하며 토공량을 감소시키는 장점이 있습니다

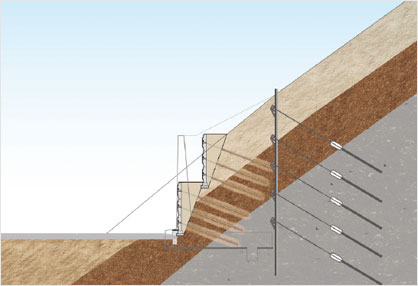

시공순서 개념도

Top-Down 시공방식

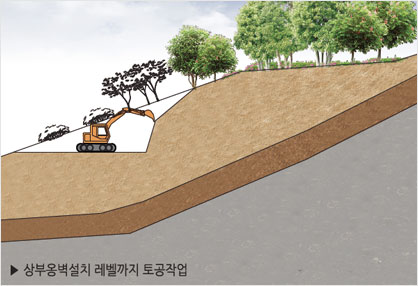

• 1 토공작업

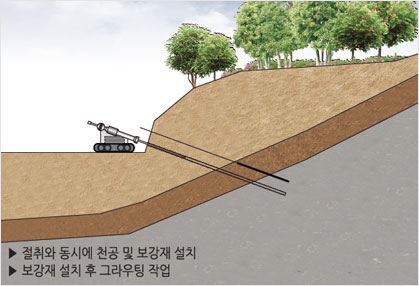

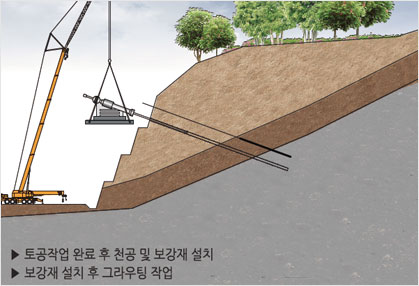

• 2 천공 및 그라우팅

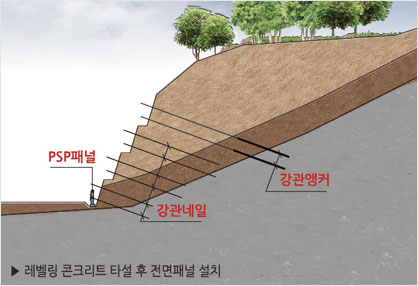

• 3 전면패널 설치

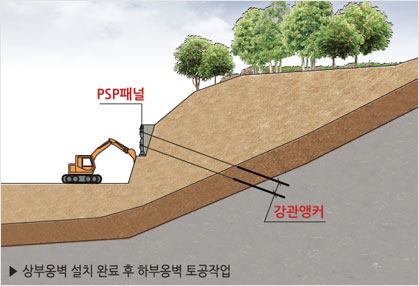

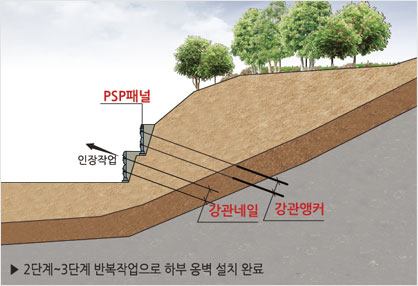

• 4 상부옹벽 완료후 하부 토공작업



• 5 2~3단계 반복작업



• 6 반복작업으로 옹벽설치 완료

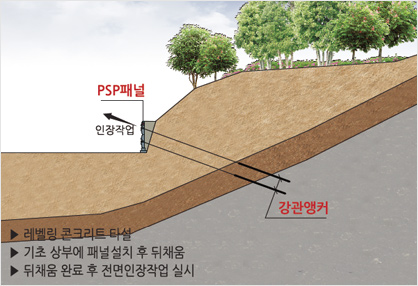

Bottom-Up 시공방식

• 1 토공작업



• 2 천공 및 그라우팅



• 3 전면패널 설치

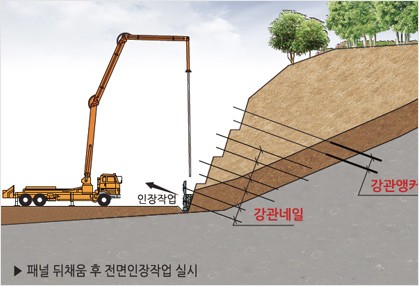

• 4 뒤채움 후 전면인장작업

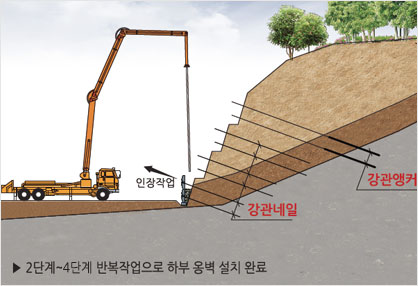

• 5 2~4단계 반복작업



• 6 반복작업으로 옹벽설치 완료



시공순서

정확한 설계와 시공으로 기능성, 심미성, 경제성을 모두 만족할 수 있도록 최선을 다하고 있습니다

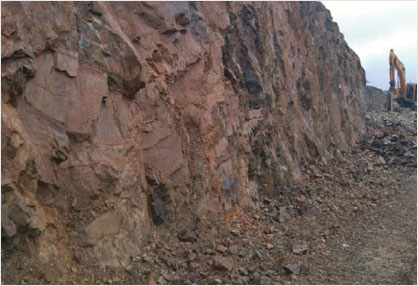

• 1 토공작업

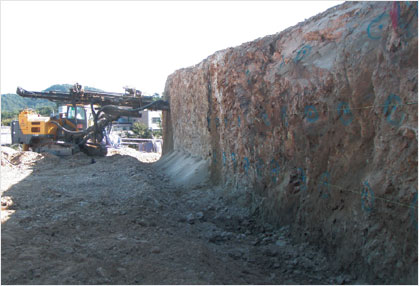

• 2 천공작업

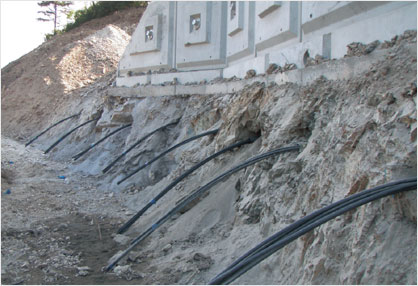

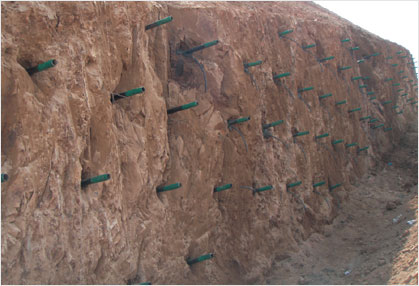

• 3-1 보강재설치 (앵커인 경우)



• 3-2 보강재설치 (네일인 경우)

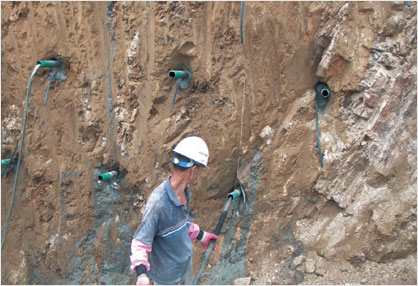

• 4 그라우팅

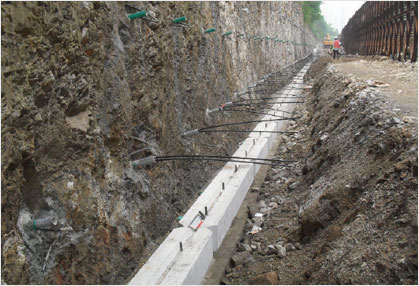

• 5 기초설치

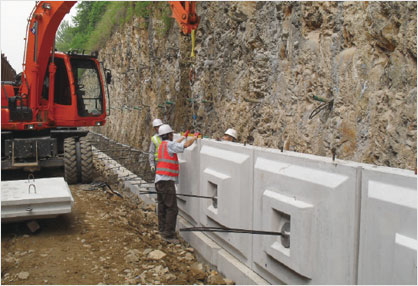

• 6 패널설치



• 7 뒤채움

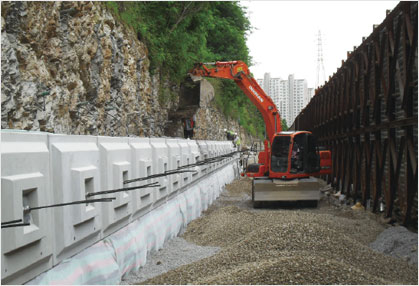

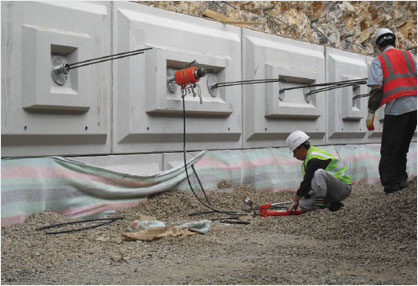

• 8 패널인장



• 9 반복설치(패널설치→뒤채움→패널인장)

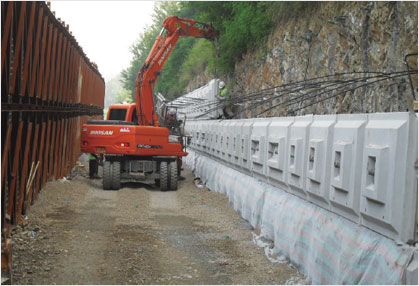

• 10 1~9번 반복설치

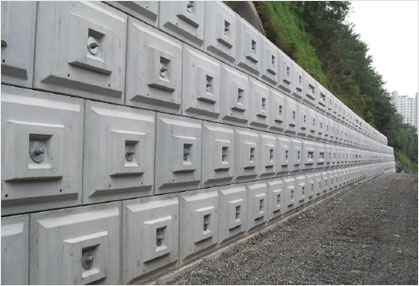

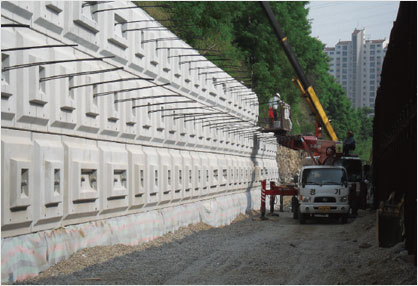

• 11 옹벽설치완료



주요자재

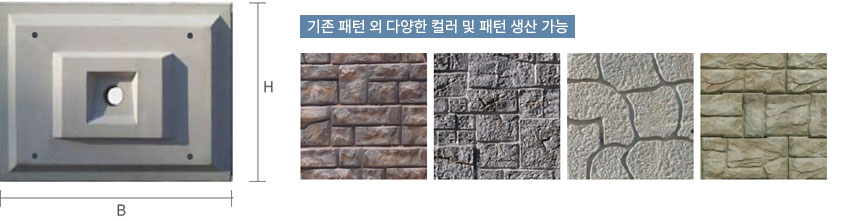

패널

• 표준형

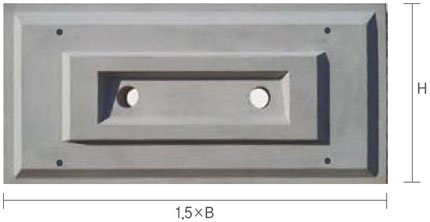

• 2 Hole형

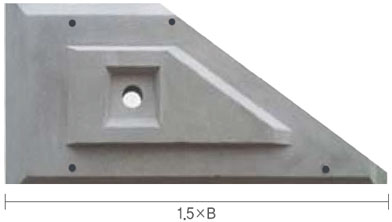

• 삼각형



패널 규격표

구분	B(m)	H(m)	개당면적(m2)	두께(mm)	중량(Ton)	비고
TYPE-1	1.5	1.5	2.25	200(최소) 360(최대)	1.4	-
TYPE-2	2.0	1.5	3.0		1.8	-
TYPE-3	2.0	2.0	4.0		2.8	-
TYPE-4	2.5	2.0	5.0		3.1	-
TYPE-5	2.5	2.5	6.25		3.7	-

• - 설계 및 현장여건에 따라 패널의 규격은 변경될 수 있음
• - 상기 규격은 패널 결합시 치수 및 면적으로 실제치수와 다를 수 있음
• - 패널 전면 배수홀 개수 및 크기는 변경될 수 있음

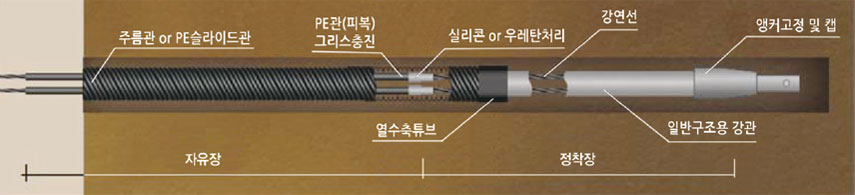

앵커

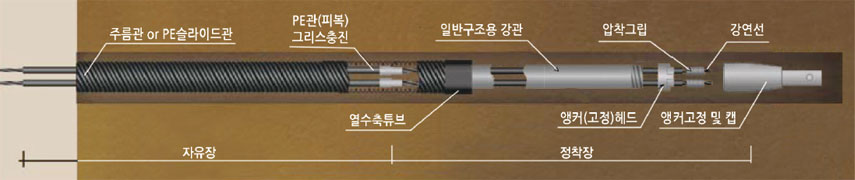

• 인장형



• 압축형



앵커 규격표

TYPE	극한하중(Ton)	항복하중(Ton)	허용하중(Ton)	비고
SG20 ~ SG120	37.4 ~ 212.8	31.8 ~ 180.8	22.4 ~ 127.6	KSD 7002 기준

• - 설계 및 현장여건에 따라 상기규격 이외의 사양 및 제품 가능

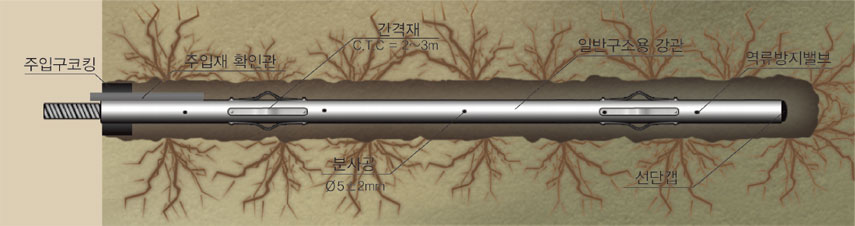

네일

• 인장형



네일 규격표

규격		허용 인장강도(Ton)	비고
외경(mm)	두께(mm)
48.6 ~ 60.5	4 ± 0.5	11.6 ~ 15.2	일반구조용 탄소강관 KSD3566(STK400이상)

• - 설계 및 현장여건에 따라 상기규격 이외의 사양 및 제품 가능

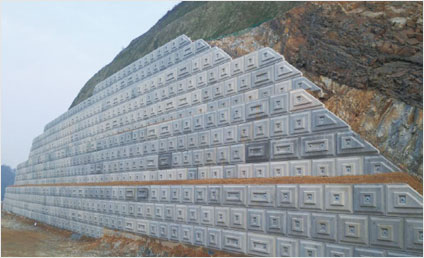

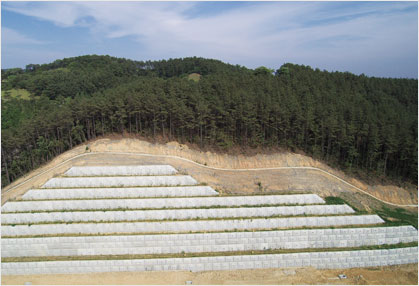

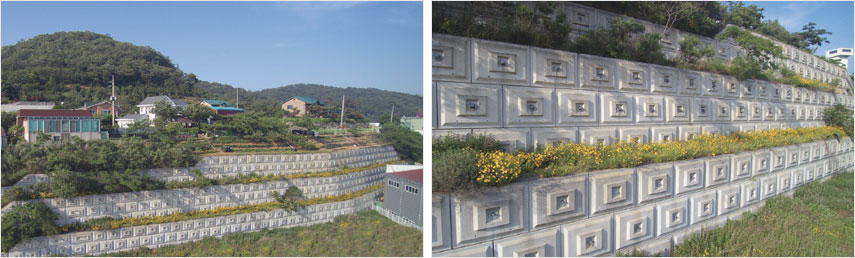

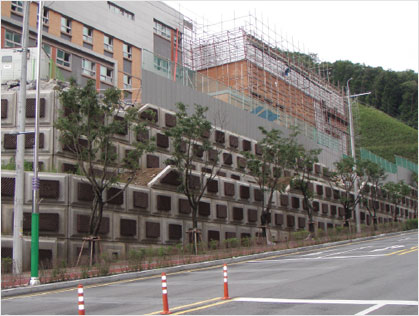

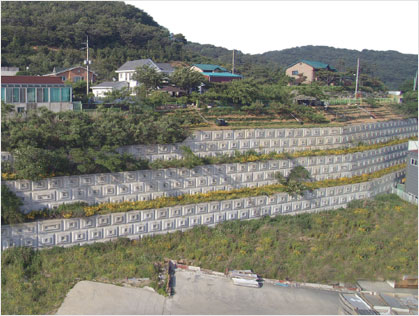

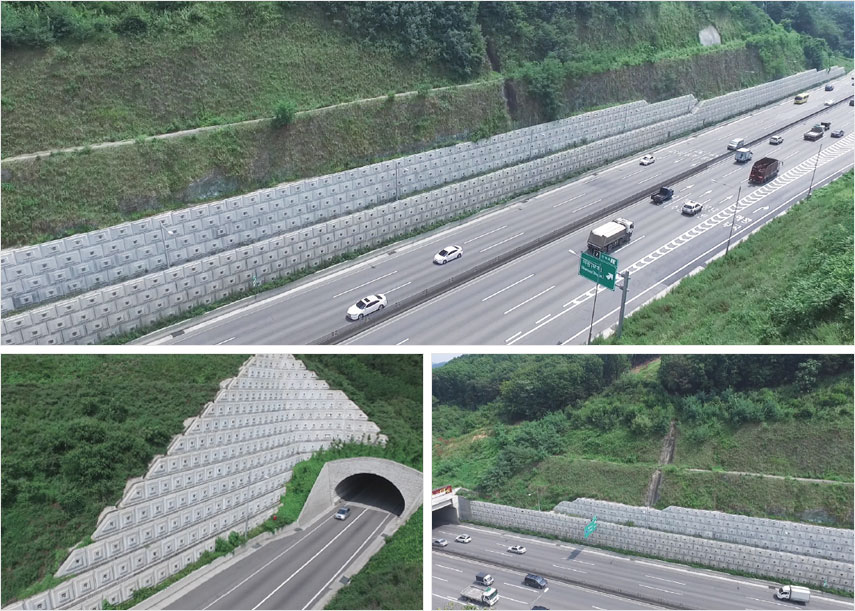

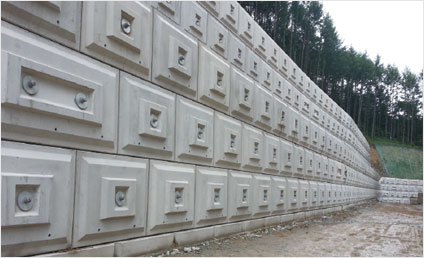

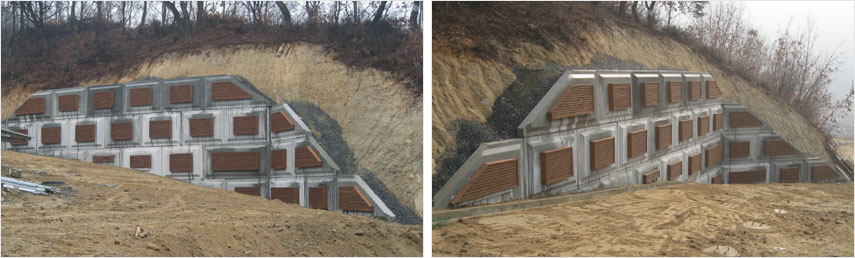

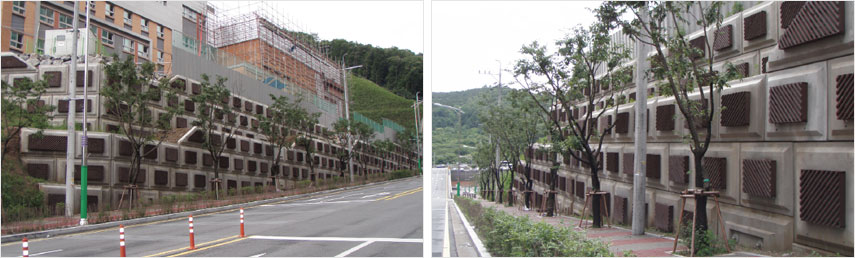

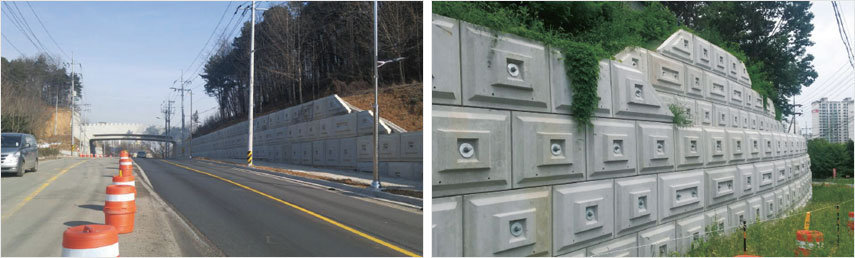

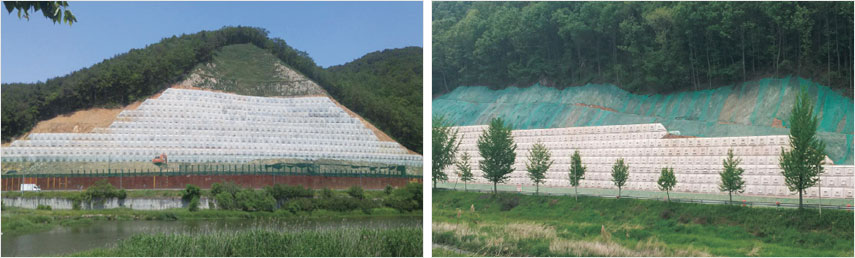

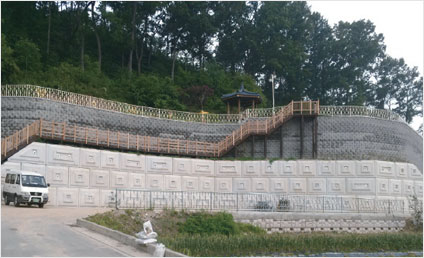

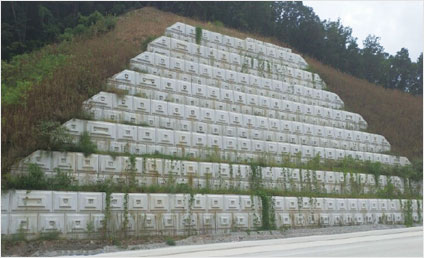

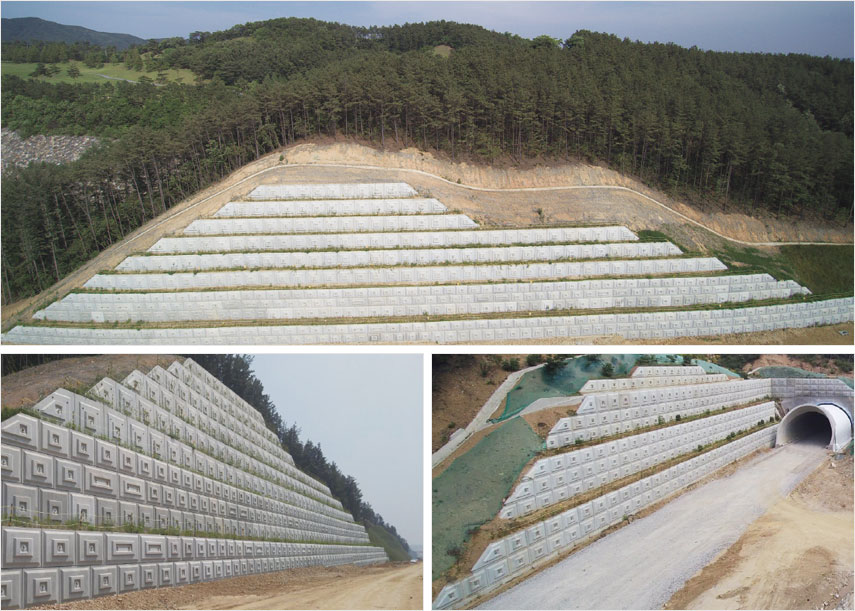

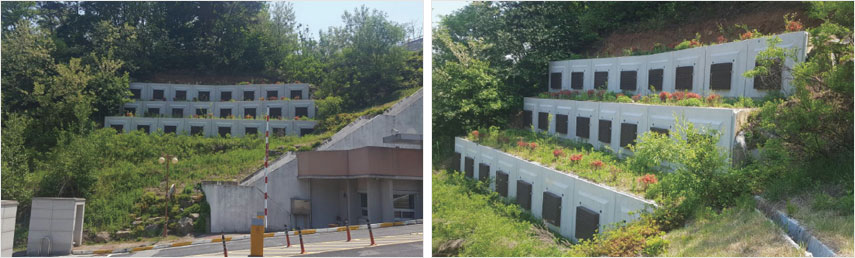

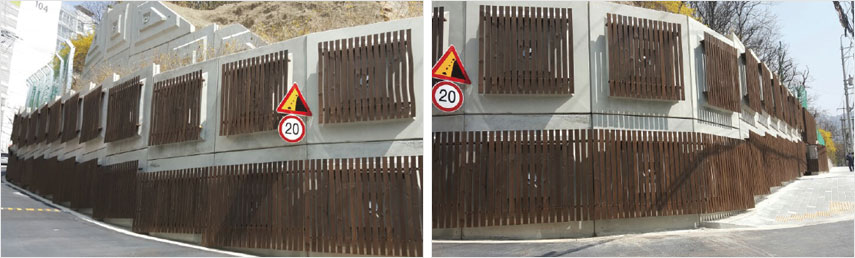

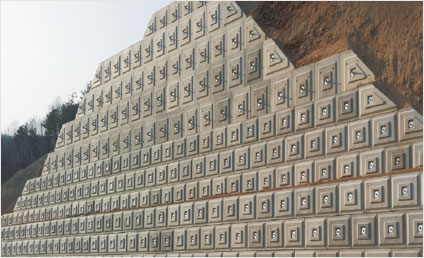

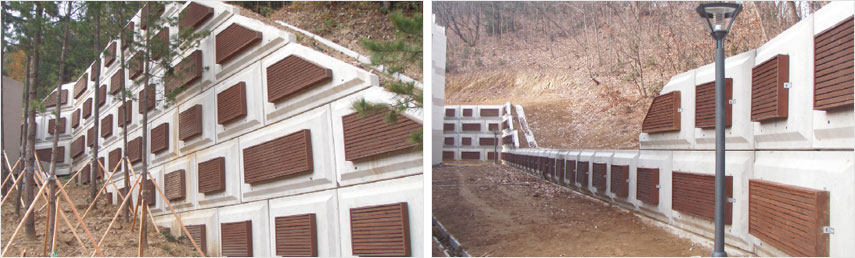

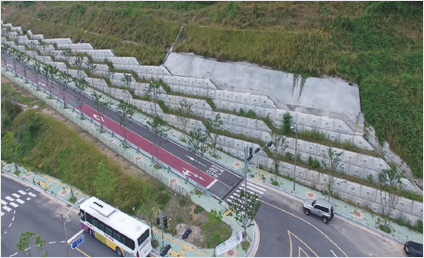

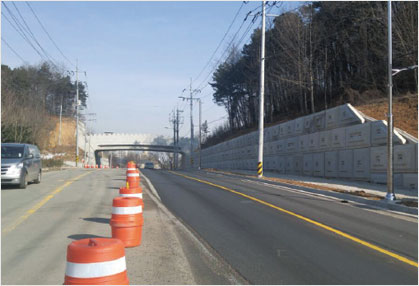

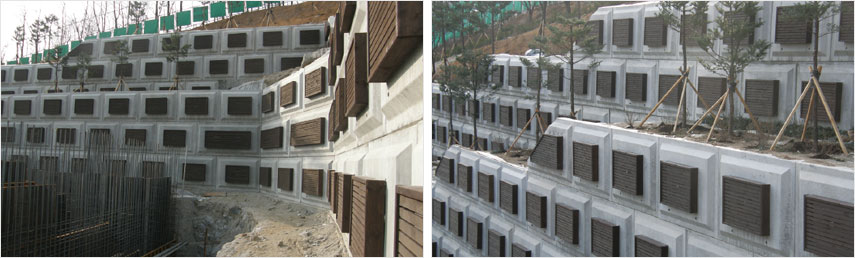

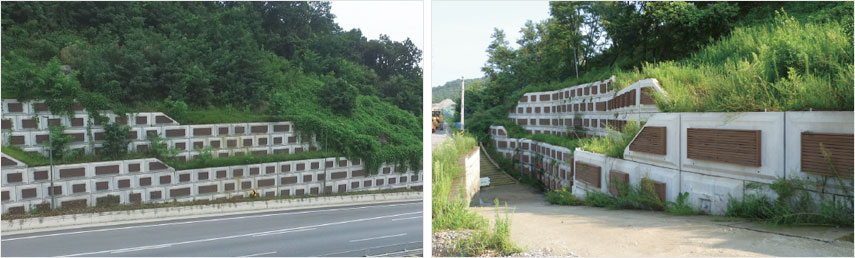

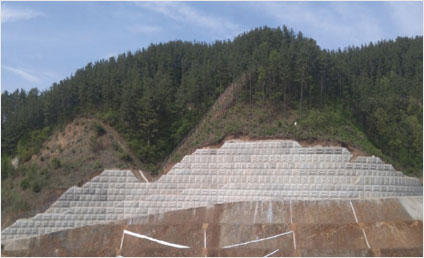

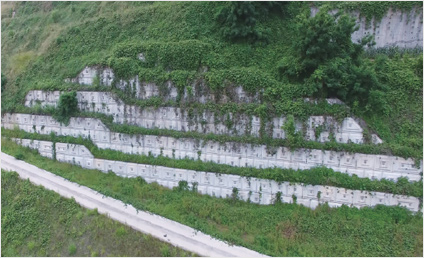

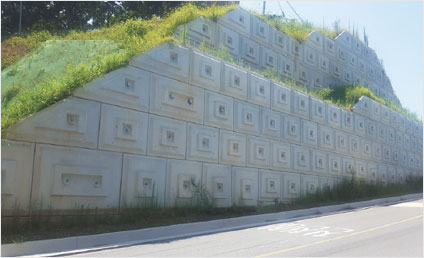

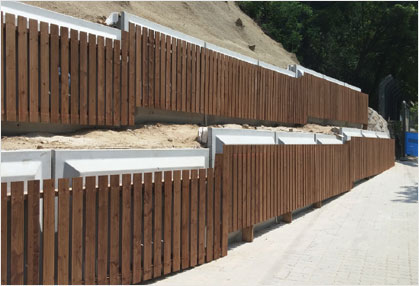

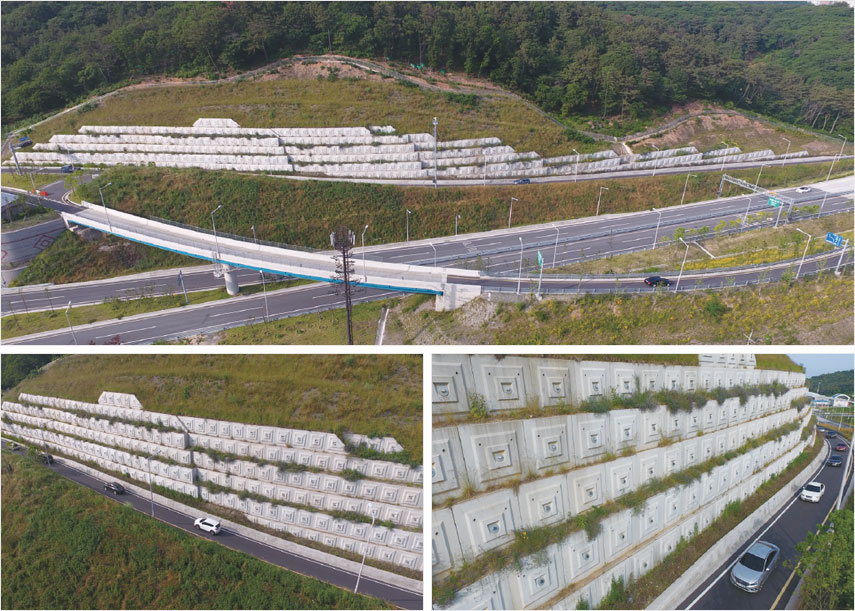

시공사례

• 서수원~의왕간 고속화도로 민간투자사업 경기남부도로(주)

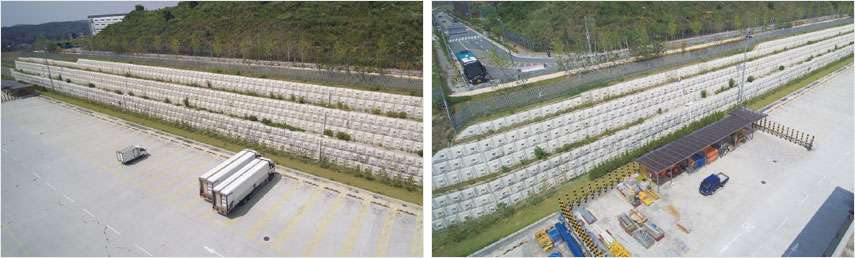

• 안성 원곡 물류단지 부지조성공사 경기도시공사



• 국지도23호선(남사~동탄) (1공구) 도로건설공사 한국토지주택공사



• 김포 양촌 지방산업단지 부지조성공사 경기도시공사



• 울산대교 및 접속도로 건설공사 울산하버브릿지 주식회사



• 양산~물금지구(3-5공구)택지개발사업
  조성공사 한국토지주택공사



• 양산~물금지구 택지개발사업 유원지진입도로
  건설공사 한국토지주택공사



• 대우 포천천연가스발전소 건설공사 대우에너지



• 외암대로(대로 3-5) 확포장공사 아산시



• 운암~미원간 도로건설공사 충청북도



• 금산군 생활폐기물매립장 설치사업 한국환경공단



• 상주~영천 고속도로 민간투자사업(4공구)
  상주-영천고속도로주식회사



• 서민밀집지역 위험지구 개선사업 보은군청



• 광주~원주(제2영동)고속도로(6공구)
  제이영동고속도로주식회사



• 서천~보령(1공구)도로건설공사 대전지방국토관리청



• 구리~포천고속도로(4공구)민간투자사업
  서울북부고속도로주식회사

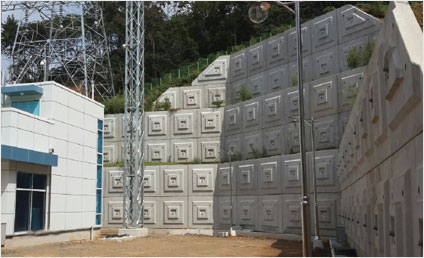

• 154KV 한림정 S/S 토건공사
  한국전력공사



• 대산2차 하이츠빌 신축공사
  대산주택



• 의정부 교구 덕정성당 신축공사 덕정성당



• 김천태양광 발전소 건설공사 삼성에버랜드



• 동백~마성간 도로개설공사 용인시



• 이천분원 비탈면 보수보강공사 한국세라믹기술원



• 광주도시계획시설(벌원초등학교)사업 아이앤에이건설



• 더존디지털 벤처단지 조성사업 더존디지털

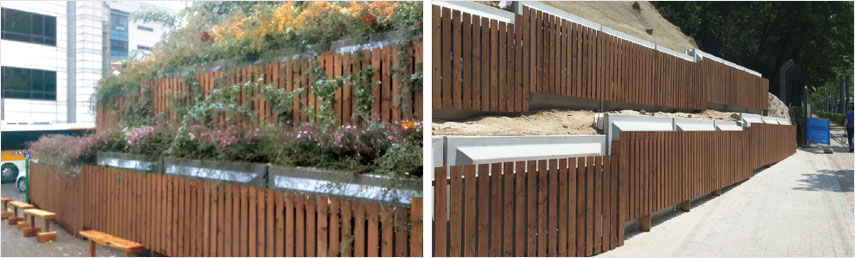

• 2015 산사태예방 사방공사 서대문구청



• 무궁화단지 인접 모래내로 구조개선공사 서대문구청



시공실적

앵커 규격표

시공년도	발주처	시공사	공사명	높이
2008. 03	덕정성당	종일건설	의정부 교구 덕정성당 신축공사	15M
2008. 09	부여군	세원종합건설	금암~신성간 위험도로 개선사업	10M
2009. 01	삼성 에버랜드	태아산업개발	김천태양광발전소 건설공사	6M
2009. 05	경기도시공사	삼중종합건설	김포양촌 지방산업단지 부지조성공사	20M
2009. 10	용인시	원하종합건설	동백~마성간 도로개설공사	20M
2009. 10	더존디지털	대우건설	더존 디지털벤처단지 조성공사	15M
2009. 12	양평군청	금강 종합건설	지방도 391호선(수입리) 수해복구공사	6M
2010. 01	한국토지주택공사	원건설	양산물금지구 택지개발사업 조성공사(3-5공구)	30M
2010. 02	경기도	두산건설	서수원~의왕간 고속화도로 민간투자시설사업	30M
2010. 05	아이앤에이건설	인아개발	광주도시계획시설(벌원초등학교) 사업	18M
2011. 08	해병대 사령부	금강 종합건설	11-덕-01 시설공사	15M
2011. 08	용인시	원하종합건설	동백~마성간 도로개설공사 중 추가구간	15M
2012. 06	동해시청	흥창종합건설	묵호119안전센터 옹벽설치공사	12M
2012. 08	충청북도	원하종합건설	운암~미원간 도로건설공사	40M
2012. 10	보은군청	주명건설	서민밀집지역 위험지구 개선사업	5M
2013. 04	부산지방국토관리청	대양	내서~칠원 국도건설공사	4.5M
2013. 05	대산주택	대산종합건설	대산2차 하이츠빌 신축공사	12M
2013. 06	대전지방국토관리청	대림산업	서천-보령(제1공구) 도로건설공사	15M
2013. 07	경기도시공사	대보건설	안성원곡 물류단지 부지조성공사	15M
2013. 10	한국전력공사	대창건설	154kV 한림정 S/S 토건공사	15M
2013. 11	울산하버브릿지주식회사	현대건설	울산대교 및 접속도로 건설공사	20M
2013. 12	아산시	태광	외암대로(대로3-5호) 확포장공사	15M
2014. 02	서울북부고속도로 주식회사	대우건설	구리-포천고속도로 민간투자사업 (제4공구)	40M
2014. 02	한국토지주택공사	청호건설	양산물금지구 택지개발사업 유원지진입도로 건설공사	15M
2014. 02	제이영동고속도로 주식회사	현대건설	광주~원주(제2영동)고속도로 6공구	30M
2014. 03	서울북부고속도로 주식회사	대우건설	구리-포천고속도로 민간투자사업 (제2공구)	30M
2014. 03	한국토지주택공사	롯데건설	국지도23호선(남사~동탄) 도로건설공사 (제3공구)	12M
2014. 04	한국토지주택공사	stx건설	국지도23호선(남사~동탄) 도로건설공사 (제1공구)	30M
2014. 05	행정중심복합도시건설청	대우건설	행정도시-대덕테크노밸리 도로건설공사(2구간)	15M
2014. 05	한국세라믹기술원	서원개발	이천분원 비탈면 보수 보강공사	10M
2014. 06	청원군청	청진종합건설	오창복합문화센터 건립공사	10M
2014. 09	대전지방국토관리청	대우건설	청양-우성(제2공구) 도로건설공사	15M
2014. 10	구미시	벽진종합건설	강동문화복지회관 건립공사	15M
2014. 10	태백시	GS건설	태백국민안전체험 테마파크 조성공사	10M
2014. 10	용인시	이수건설	마성IC접속도로 개설공사	10M
2014. 11	영천-상주고속도로	대림산업	상주-영천 고속도로 민간투자사업 4공구	30M
2014. 11	대우에너지	대우건설	대우 포천천연가스발전소 1호기 건설공사	30M
2015. 01	한전원자력연료	용창건설	외곽순찰로 법면 보강공사	10M
2015. 03	보령시 수도사업소	도원이엔씨	삽시도 농어촌마을하수도 정비공사	10M
2015. 04	한국토지주택공사	현대건설	화성동탄 택지개발사업(4-2공구)	20M
2015. 05	서대문구청	이엔텍건설	2015산사태예방 사방공사	5M
2015. 05	영천-상주고속도로	GS건설	상주-영천 고속도로 민간투자사업 6공구	22.5M
2015. 06	한국토지주택공사	신한종합건설	오산세교 광역교통 개선대책 도로개설공사	10M
2015. 06	한국환경공단	고려개발	월산푸른물센터 설치사업	15M
2015. 10	한국환경공단	호성건설산업	금산군생활폐기물매립장 설치사업	14.5M
2015. 11	한국도로공사	이너콘	서울외곽선 가천대 EX-허브 (대중교통 연계시설) 설치공사	4.5M
2015. 12	서대문구청	옥포건설	무궁화단지인접 모래내로 구조개선공사	10M
2016. 02	한국철도시설공단	대림산업	중앙선 도담~영천 복선전철 제3공구	22M
2016. 05	울산시	화현종합토건	율리-삼동간(율리구간)도로개설공사	10.5M
2016. 05	한국철도시설공단	현대산업개발	중앙선 도담~영천 복선전철 제4공구	15M
2016. 06	한국도로공사	남영건설	서해안선 서산나들목 국도접속부 입체화공사	5M
2016. 06	한국토지주택공사	화성산업	파주운정 3 택지개발사업 조성공사(1공구)	3.5M
2016. 08	청담씨앤디	운호엔지니어링	광주 태전6지구 도시계획시설	15M
2016. 09	한국토지주택공사	벽진종합건설	울산송정 산업로배면도로(오토밸리로)개설공사	20M
2016. 10	대관령농업협동조합	토진종합건설	대관령농협클린주유소 및 농기구수리센터 신축공사	7M
2016. 10	태전동금융프로젝트	유영토건	광주 태전4지구 도시계획시설 (초등학교)사업	6M
2017. 04	구례군	남해종합건설	농어촌마을하수도 정비사업(기촌지구)	10M
2017. 04	서울우유협동조합	계룔건설산업	서울우유 일반산업단지 부지개발	15M
2017. 05	용인도시공사	디에이치디건설	기흥2초등학교 부지조성공사	10M
