강관 다단그라우팅

공법개요

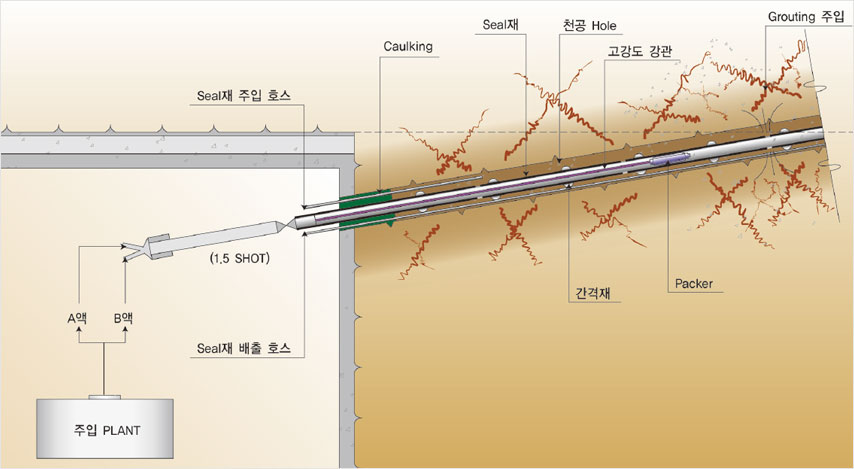

터널 굴착 전에 강관을 적절한 형상으로 배열 설치하고 강관 내측에 삽입한 패커를 이용하여 주변지반에 그라우트를 다단주입함으로서 강관과 지반을 일체화시켜 터널에 가해지는 상재하중, 토압 등을 분산 및 경감시키는 공법

적용범위
  • 주입재에 의한 외곽 차수

    상부 토압의 경감

    지표침하 및 천단침하 경감

    강관에 의한 BEAM체 형성

    이완영역의 감소

    측벽부의 변위 억제

공법특성

  • 고강도 강관과 주변지반을 일체화시켜 낙반 및 여굴을 효과적으로 방지

    지반보강과 차수효과를 동시에 얻을 수 있음

    강관제작이 쉽고 재료가 저렴하여 경제적

    무기질계 지반주입재 사용으로 강한 침투력, 고강도, 고내구성 및 친환경적

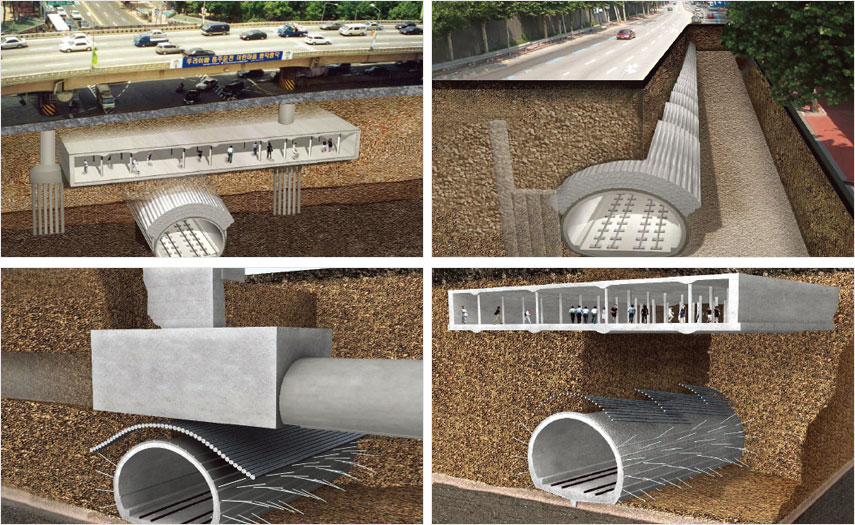

공법 적용의 범위
  • 도로 및 철도 횡단

  • 터널 갱구부 보강

  • 단층파쇄대, 붕괴성 지반 통과시

  • 지상 및 지중구조물 주변 통과시

  • 연약지반에서의 터널 굴착시

  • 대단면 터널 시공시

시공순서

정확한 설계와 시공으로 기능성, 심미성, 경제성을 모두 만족할 수 있도록 최선을 다하고 있습니다.

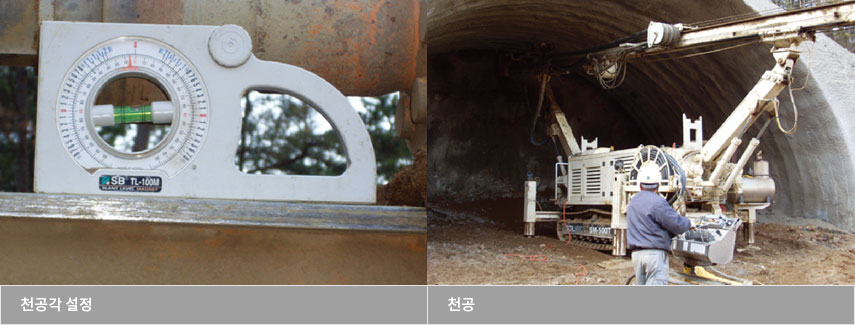

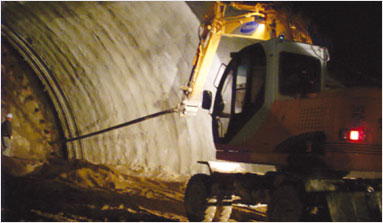

  • 1 천공

    천공각 설정, 천공

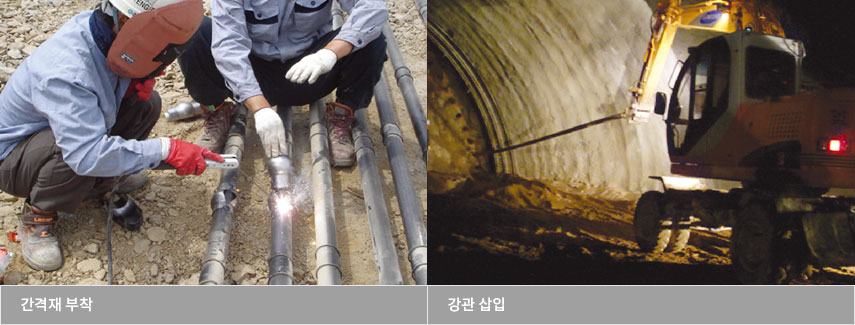

  • 2 강관삽입

    간격재 부착, 강관사입

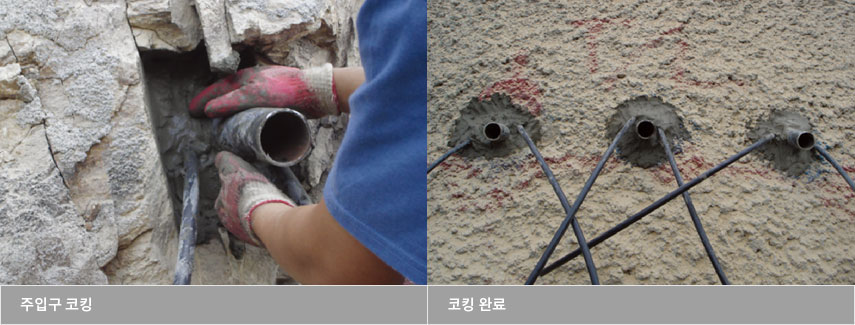

  • 3 주입구 코킹

    주입구 코킹, 코킹 완료

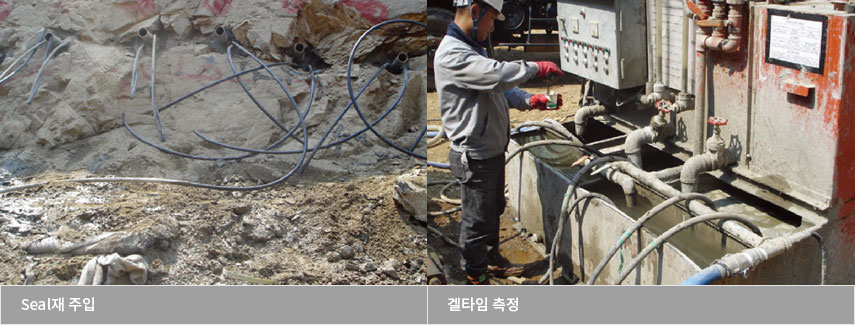

  • 4 Seal재 주입

    Seal재주입, 겔타임 측정

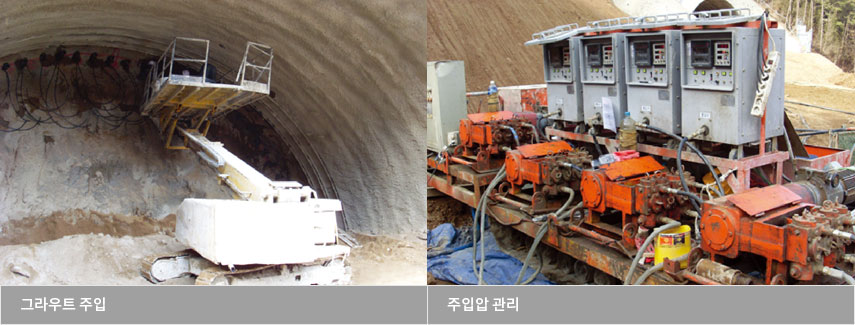

  • 5 그라우트 주입

    그라우트 주입, 주입압 관리

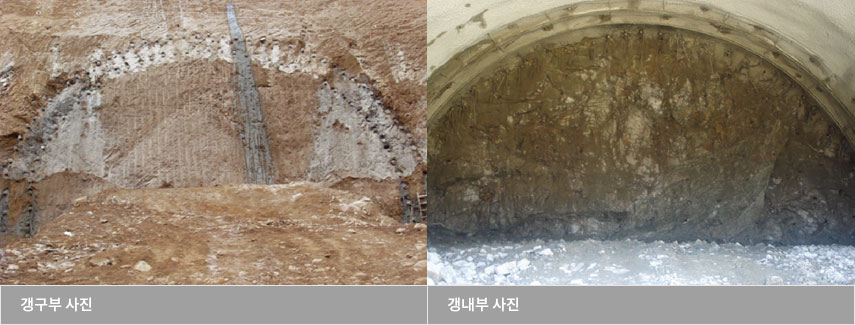

  • 6 보강완료

    갱구부 사진, 갱내부 사진

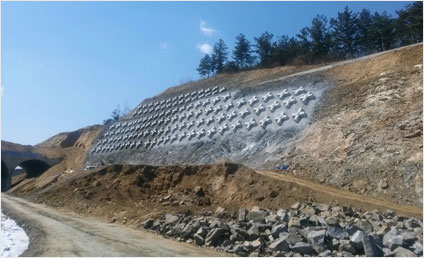

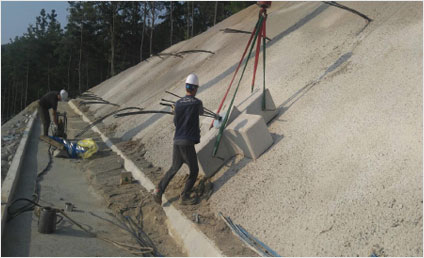

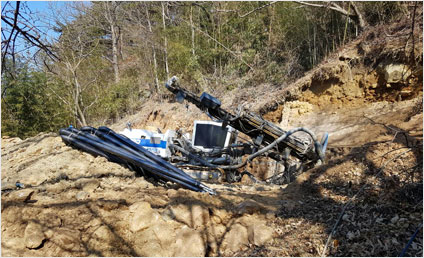

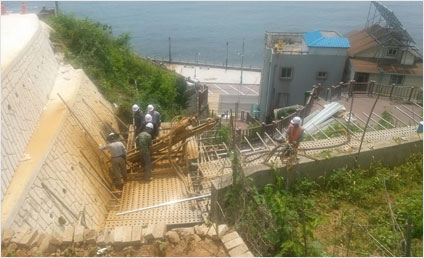

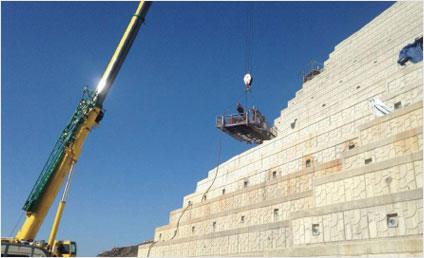

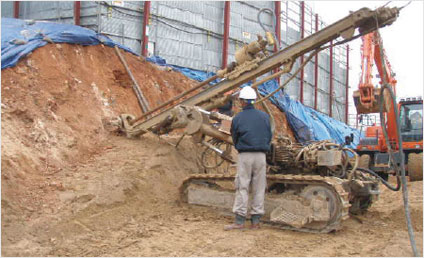

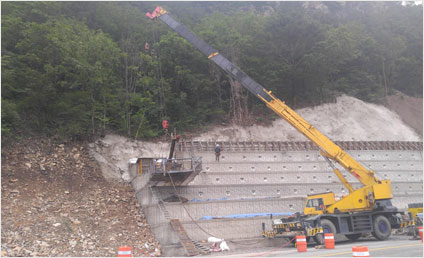

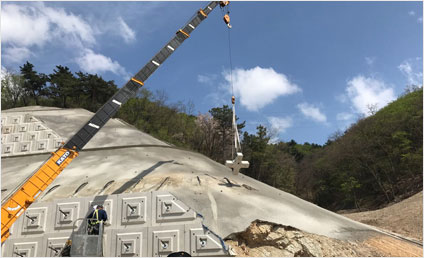

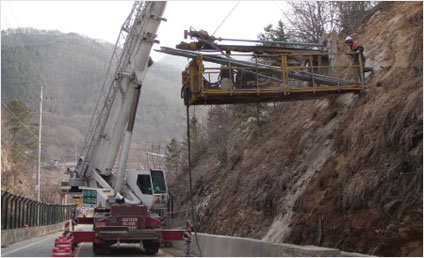

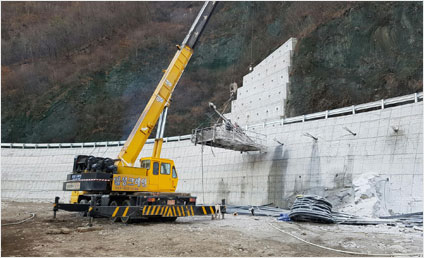

  • 영천댐 보조여수로
  • 청원~상주간 고속도로
  • 하리~광산간 도로 사면보강 공사
  • 청원~상주간 고속도로 보은터널 갱구부
  • 북면~용대간 도로 용대2터널 갱구부
  • 봉산배수지 사면공사
  • 금암~신선간 위험도로 개선사업
  • 더존디지털 벤처단지 조성사업
  • 도화동 지역주택조합 신동아아파트
  • 대산-석문 도로건설공사
  • 상주~영천 고속도로 민간투자사업(4공구)
  • 지방도 391호선 수해복구공사
시공실적
앵커 규격표
시공년도 발주처 시공사 공사명
2012. 12 대전지방국토관리청 이수건설 청주시국도대체우회도로 (북일~남일1-1공구) 건설공사
2013. 06 동해시 만호건설 묵호14 재해위험지구 정비공사
2013. 07 대전지방국토관리청 대우건설 대산-석문 도로건설공사
2013. 09 충청북도 원하종합건설 운암-미원간 도로건설공사
2013. 12 대전지방국토관리청 경남기업 갈산-해미(서천판교우회) 도로건설공사
2016. 06 강릉국토관리사무소 고려개발 국도46호선 인제 북 용대1지구 위험도로 개선공사
2016. 10 정선국토관리사무소 동서토건 국도31호선 영월 연하 석축보강공사
