ECG공법
공법개요
고분자 액상 증점제와 광물계 혼합 급결재를 사용하여 가소성과 친환경성을 가지는 무기계 그라우팅 재료를 이용한 지반·제방 차수, 터널·옹벽 배면 충전, 연약지반 보강용 그라우팅 공법

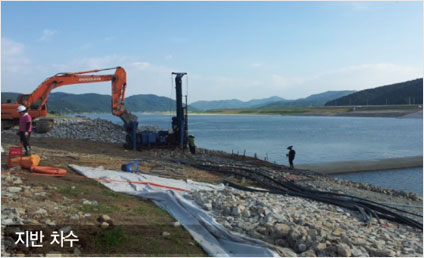

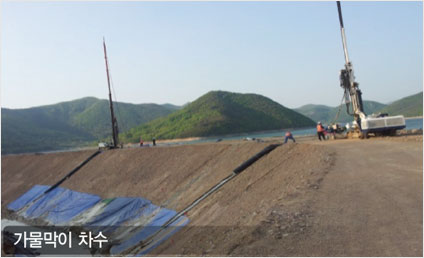

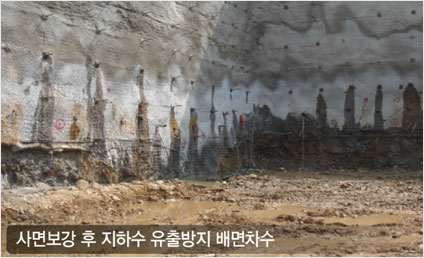

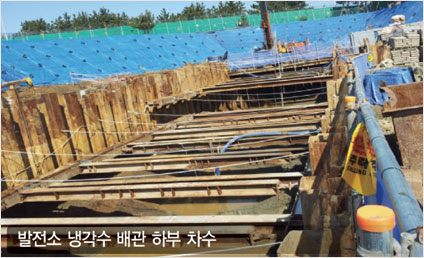

적용범위
-
수중에도 탁도, pH 상승 최소화
-
조기강도 및 안정적 장기강도 발현
-
지하수 등에 의한 유실/희석 방지
-
시멘트 사용에 따른 환경문제해결

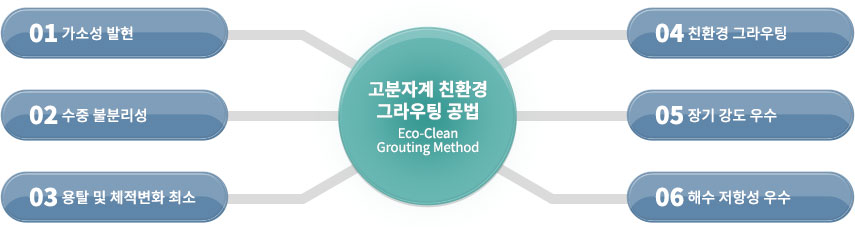

공법특성

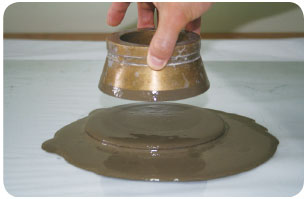

가소성 발현

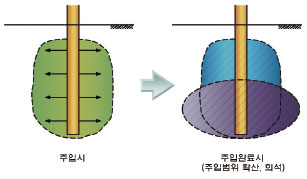

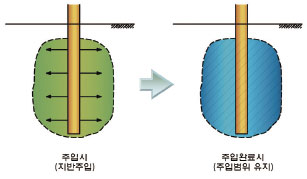

그라우트 주입완료 후 압력 제거시 가소성 발현으로 원하는 주입범위에 밀실한 충전이 가능하며, 차수성 향상 및 지반 강도 증가
| 구분 | 고분자계 친환경 그라우팅 | 물유리계 그라우팅 |
|---|---|---|
| 개념도 |  |
 |
| 시험결과 |  |
 |

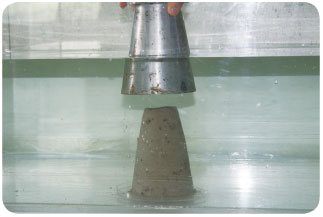

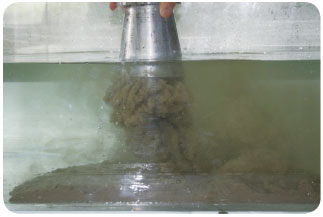

수중 불분리성
그라우팅 주입 중 지하수에 약한 재료 분리 및 유실 방지로 안정적인 그라우트 경화 가능
| 고분자계 친환경 그라우팅 | 물유리계 그라우팅 |
|---|---|
 |
 |
용탈 및 체적변화 최소
지하수 및 대기 노출시에도 용탈 및 체적변화가 적어 내구성 향상 및 장기 강도 우수
| 구분 | 고분자계 친환경 그라우팅 | ||
|---|---|---|---|
| 7일 경과 | 30일 경과 | 100일 경과 | |
| 고분자계 친환경 그라우팅 |
 |
 |
 |
| 물유리계 그라우팅 |
 |
 |
 |

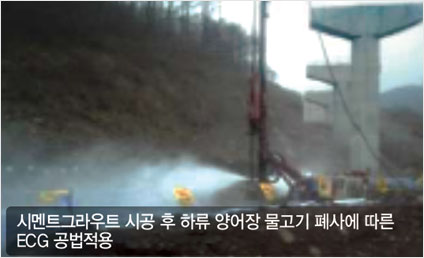

친환경 그라우팅

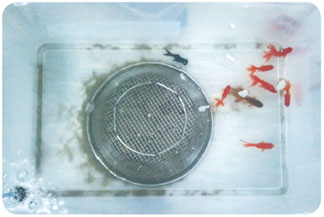

- pH변화 및 중금속 발생이 적은 고분자계 친환경 주입재료 사용으로 환경 영향 최소화
- 재료 분리 및 교란이 적어 약재 유실에 의한 탁도 증가 방지
| 고분자계 친환경 그라우팅 | 물유리계 그라우팅 |
|---|---|
 |
 |
중금속 용출시험
| 그라우트 종류 | Cr6+detection (ppm) | |
|---|---|---|
| 수중 1일 | 수중 1일 | |
| ECG | 불검출 | 불검출 |
| 일반시멘트 | 8.74 | 8.80 |

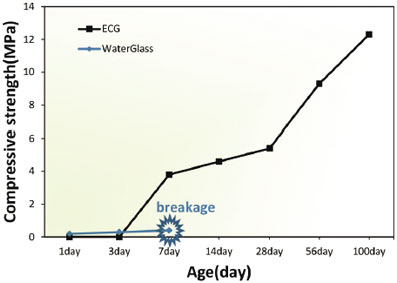

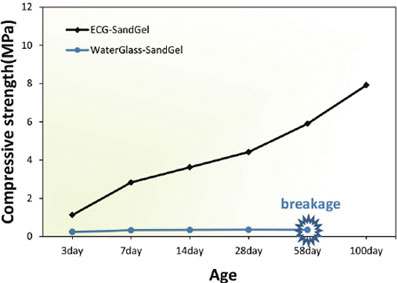

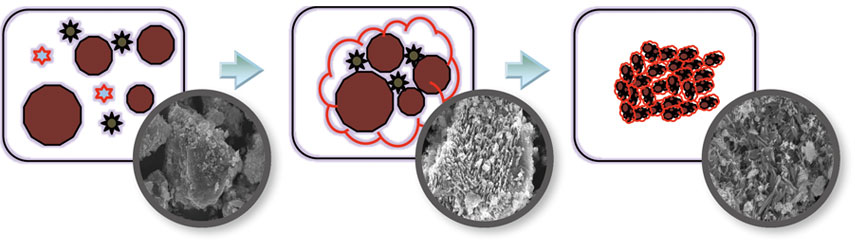

장기 강도 우수

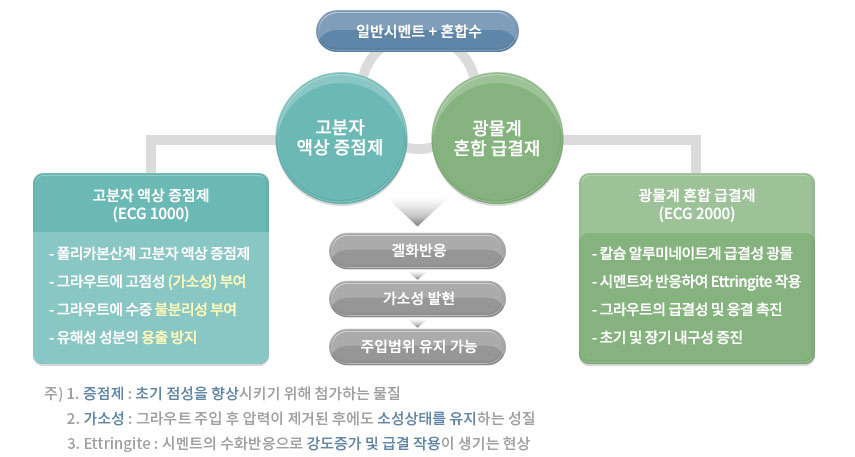

- 고분자 액상 증점제와 광물계 혼합 급결재의 복합작용에 의해 장기 강도 증가
- 담수 또는 해수중 시공에서도 내구성이 우수하여 장기 강도 발현 가능

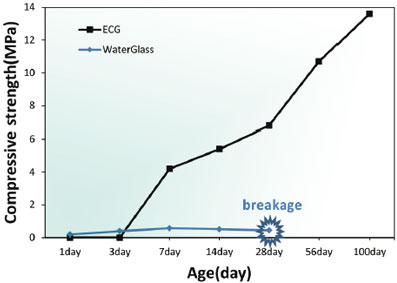

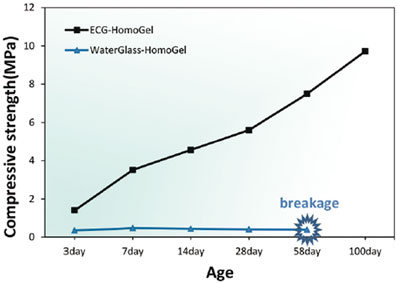

| 시편 | 재령일 | 일축압축강도 (MPa) | |||||
|---|---|---|---|---|---|---|---|
| 3일 | 7일 | 14일 | 28일 | 58일 | 58일 | ||
| 고분자계 친환경 그라우팅 (표준배합) |
homogel | 1.40 | 3.51 | 4.56 | 5.60 | 7.49 | 9.72 |
| sandgel | 1.13 | 2.83 | 3.63 | 4.42 | 5.91 | 7.92 | |
| 물유리계 | homogel | 0.35 | 0.47 | 0.44 | 0.41 | 0.39 | - |
| sandgel | 0.24 | 0.33 | 0.34 | 0.36 | 0.35 | - | |
| homogel | sandgel |
|---|---|
 |
 |
- 주) 1. Homogel : 주입재만을 경화한 고결물
- 2. Sandgel : 실제 지반에서의 실험과 유사한 결과를 얻기 위해 주입재와 모래를 경화한 고결물
해수 저항성 우수
- 해수에 있는 염소 및 황산이온에 대한 저항성이 뛰어나 초기 및 장기 강도 우수
- 규산을 사용하지 않아 담수 및 해수 중 시공에도 그라우트의 안정적인 겔화 가능
| 염소이온 저항성 | 황산이온 저항성 |
|---|---|
 |
 |
고분자계 친환경 구라우팅 공법의 배합비
표준배합
(1㎥ 당)| Milk-A (900ℓ) | Milk-B (100ℓ) | ||||
|---|---|---|---|---|---|
| 물 | 시멘트 | 광물계 혼합 급결제 | 물 | 고분자 액상 증점제 | ECG-S |
| 713 | 540 | 45 | 90 | 10 | - |
- - 겔타임(20℃) : 30초이내, 압축강도(28일) : 4.0MPa이상, 투수계수 k=αⅹ10-6~10-7㎝/sec
- - 시공조건 : 모래, 자갈 지반 차수
저점도
(1㎥ 당)| Milk-A (900ℓ) | Milk-B (100ℓ) | ||||
|---|---|---|---|---|---|
| 물 | 시멘트 | 광물계 혼합 급결제 | 물 | 고분자 액상 증점제 | ECG-S |
| 713 | 540 | 45 | 95 | 5 | - |
- - 겔타임(20℃) : 30초이내, 압축강도(28일) : 4.0MPa이상, 투수계수 k=αⅹ10-6~10-7㎝/sec
- - 시공조건 : 모래, 자갈 지반 차수
고점도
(1㎥ 당)| Milk-A (900ℓ) | Milk-B (100ℓ) | ||||
|---|---|---|---|---|---|
| 물 | 시멘트 | 광물계 혼합 급결제 | 물 | 고분자 액상 증점제 | ECG-S |
| 697 | 540 | 90 | 90 | 10 | - |
- - 겔타임(20℃) : 30초이내, 압축강도(28일) : 4.0MPa이상, 투수계수 k=αⅹ10-6~10-7㎝/sec
- - 시공조건 : 모래, 자갈 지반 차수
초고점도
(1㎥ 당)| Milk-A (900ℓ) | Milk-B (100ℓ) | ||||
|---|---|---|---|---|---|
| 물 | 시멘트 | 광물계 혼합 급결제 | 물 | 고분자 액상 증점제 | ECG-S |
| 697 | 540 | 90 | 90 | 10 | 5 |
- - 겔타임(20℃) : 30초이내, 압축강도(28일) : 4.0MPa이상, 투수계수 k=αⅹ10-6~10-7㎝/sec
- - 시공조건 : 모래, 자갈 지반 차수
저압 주입 공법 비교표
| 구분 | 고분자계 친환경 그라우팅 Eco-Clean Grouting |
물유리계 그라우팅 공법 | 무기질계 그라우팅 공법 |
|---|---|---|---|
| 공법개요 |
|
|
|
| 주입재료 |
|
|
|
| 특징 |
|
|
|
시공순서
고분자계 친환경 그라우팅 공법의 시공순서
-

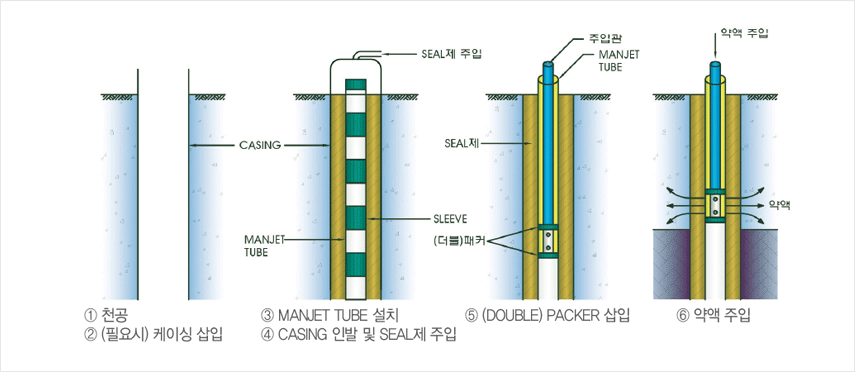

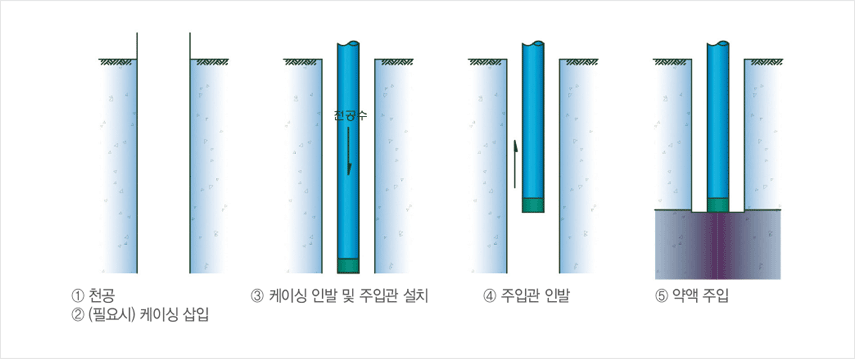

맨젯튜브 방식
-
단관롯드 방식

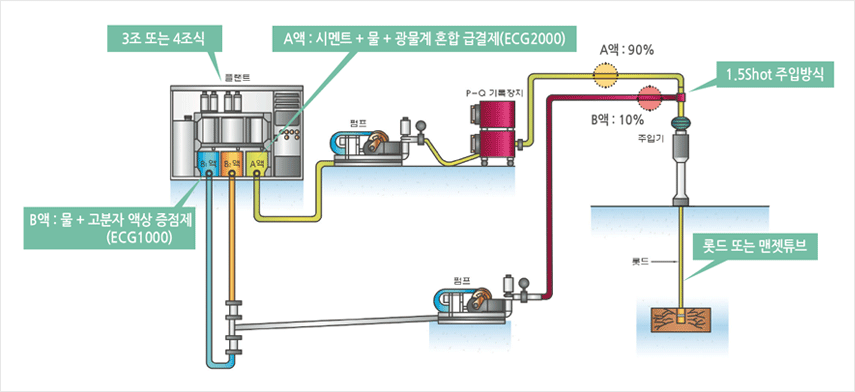

고분자계 친환경 그라우팅 공법의 주입장치
-

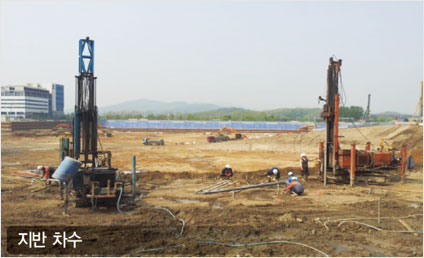

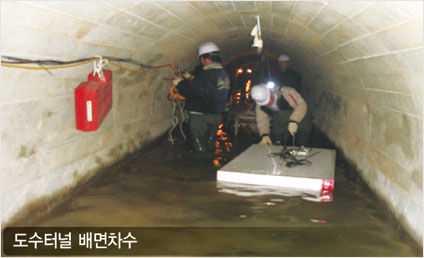

충주 재오개 터널 보수공사
-

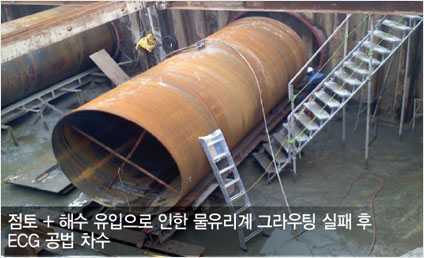

거제도 가스관 배관공사
-
도봉-의정부간 전기공급시설공사
-

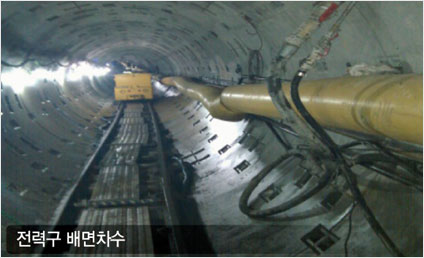

부산 강서구 한국전력 수직구 공사
-

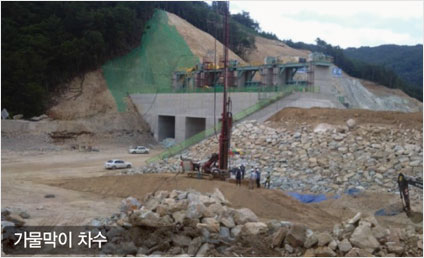

운문댐 비상여수로 공사
-
영주댐 비상여수로 공사
-
낙동강 합천보 공사
-

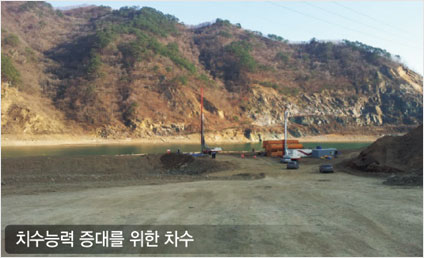

평화의댐 치수능력 증대 공사
-
평창 정선강 국도확장공사(3공구)
-
구미 낙동강 30공구 교각기초보강
-
충남 당진 GS EPS 공사
-
고양삼송지구 지식산업센터
-
서울 송파 동남권물류단지 보강공사
-
대구LH공사 신서택지개발사업
-

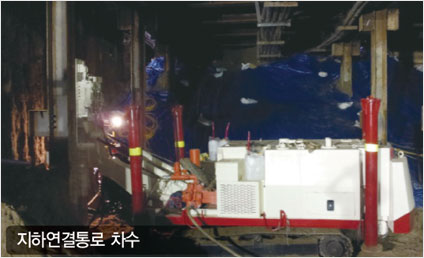

제2롯데월드 연결통로 공사
-

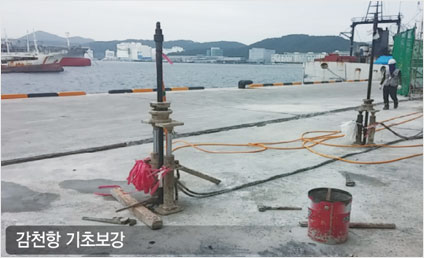

부산 감천항 사방파제 사석보강공사
