그린백옹벽
공법개요

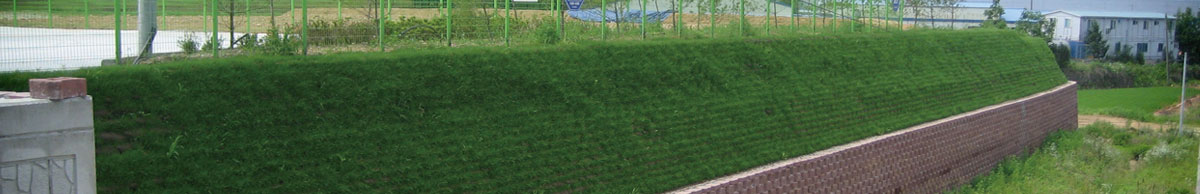

'그린백 옹벽'은 식생백을 활용한 가장 친환경적인 식생 보강토 옹벽으로서 자연의 포근함과 구조적 강성을 자랑합니다.
공법의 개요
-

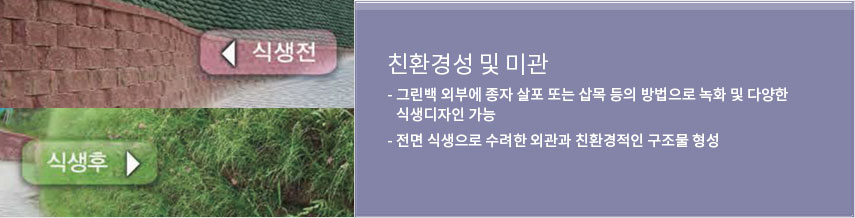

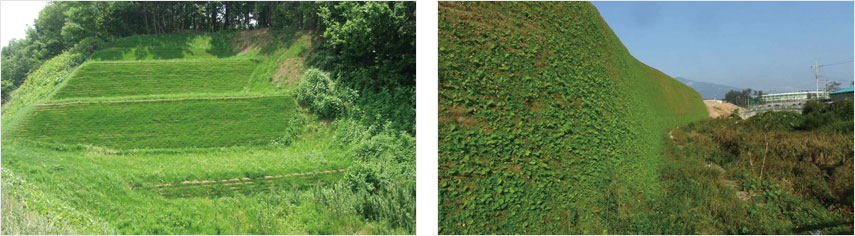

환경 친화적인 식생공법으로 수려한 경관 형성

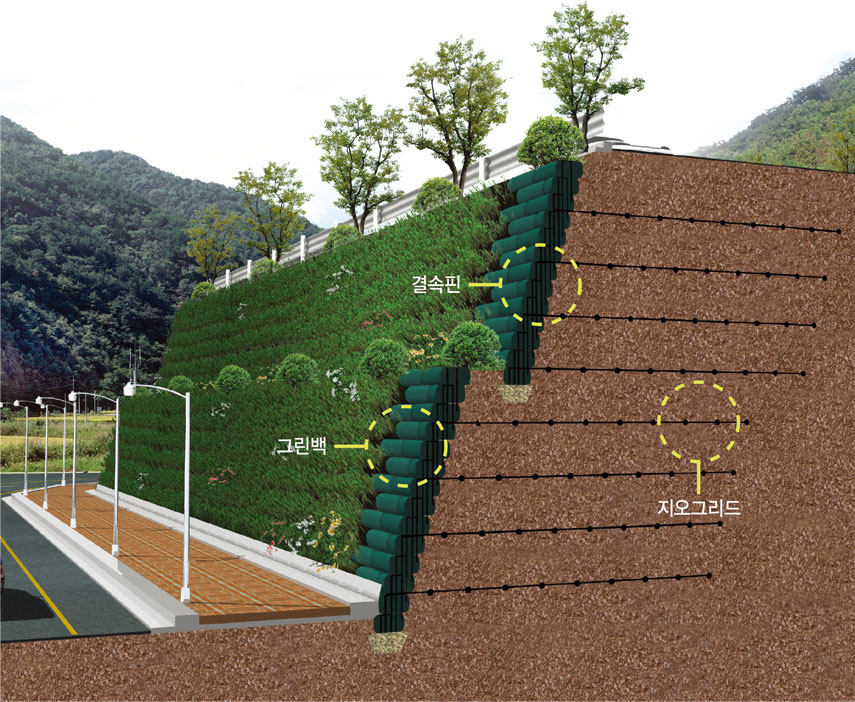

유연성과 구조적 강성을 지닌 친환경적인 식생 구조체핀(PIN) 결합에 의한 결속식 토양 충진 백(BAG)과 토층결속의 그리드를 사용하여 하나의 보강토체를 구성하고 동시에 옹벽 전면에 녹화를 통한 환경 친화적인 구조체를 형성하는 녹화용 보강토 옹벽 시스템
공법특징
환경에 맞는 다양한 시공으로 더욱 안전하고 아름다운 구조물을 창조합니다.

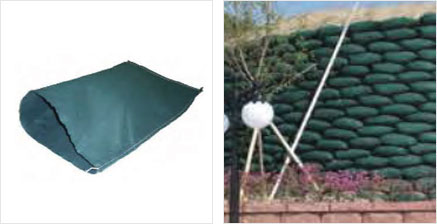

그린 백 (Green Bag)
-
물투과 및 여과기능
식물뿌리 활착기능
구조적 기능 및 경사도를 유지
그리드 인장강도 표 규격 500 x 350 x 150mm (충진완료 후)
700 x 450mm (토양 미충진 시)재질 폴리에틸렌 지오텍스타일 (PET) 중량 토양 충진 시 48Kg (± 5% 허용)

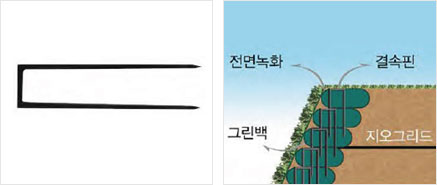

결속 핀 (Connection Pin)
-
그리드 결속 및 상·하 그린백을 연결하여 결속력 증대
3단의 그린백을 관통·결합하여 월등한 결합력을
확보하여 영구적인 흙 포대 구조물의 시공을 가능그리드 인장강도 표 규격 350(L) x 14(t) x 90(W)mm 재질 특수플라스틱 중량 85g
그리드 (Grid)
-

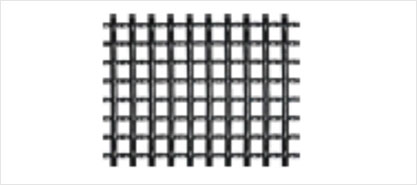

연성그리드 (PE)
-

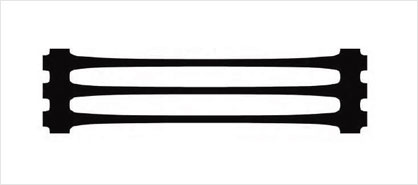

강성그리드 (HDPE)

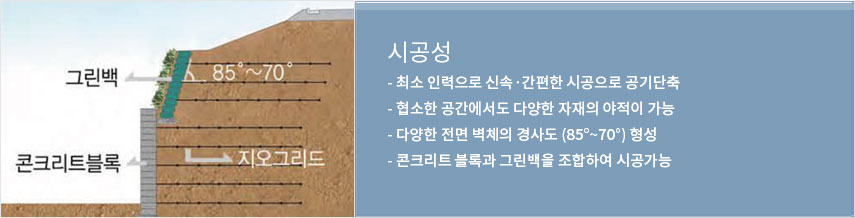

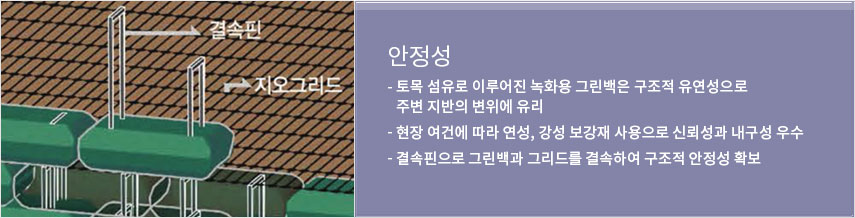

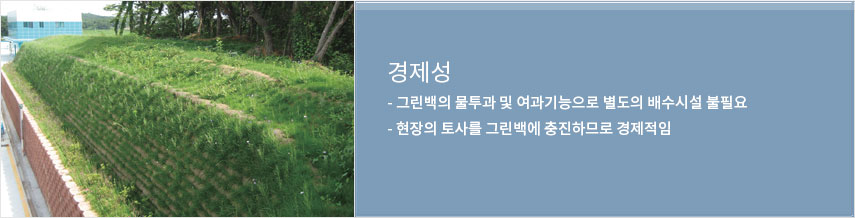

공법의 특징
시공순서
환경친화적인 설계와 시공으로 기능성, 심미성, 경제성을 모두 만족할 수 있도록 최선을 다하고 있습니다.
-
1 터파기
-

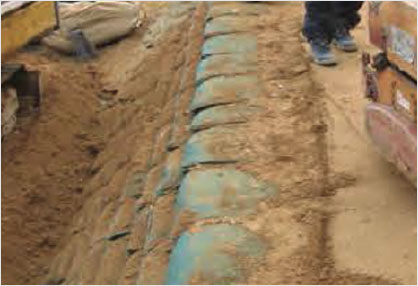

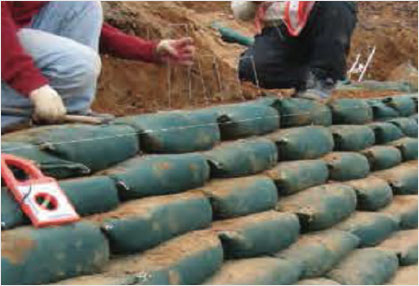

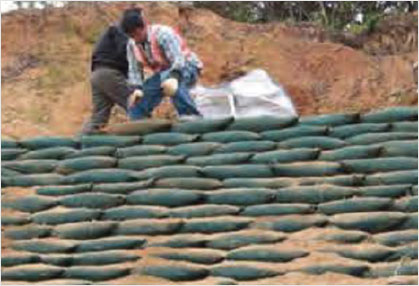

2 백쌓기
-

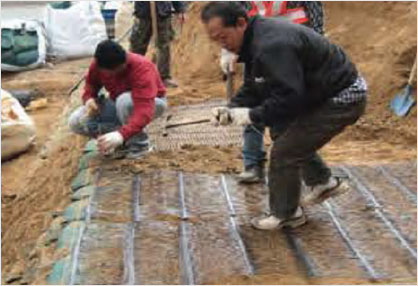

3 보강재 설치
-
4 결속핀 삽입
-
5 보강토 다짐작업
-

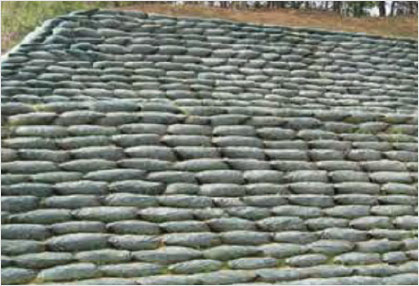

6 백쌓기 완료
-

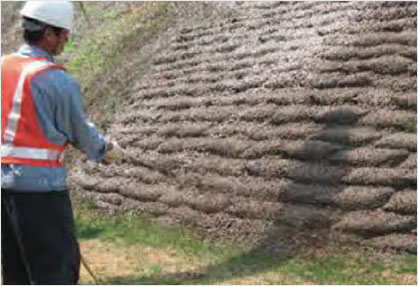

7 녹화 작업
-

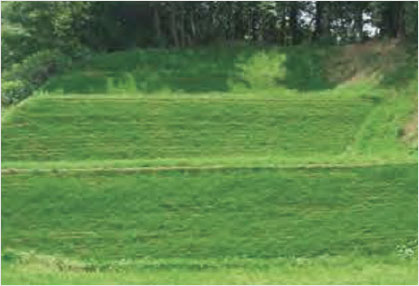

8 법면녹화
